3 boyutlu CAD dünyasında, tasarımcılar iki temel modelleme yaklaşımı arasında seçim yapmak zorundadır: parametrik modelleme ve direkt modelleme. Her iki yaklaşımın da kendine özgü güçlü ve zayıf yönleri vardır ve doğru seçim, projenin ihtiyaçlarına bağlıdır.
Parametrik Modelleme Nedir?
Parametrik modelleme, bir 3D modelin boyutlar, kısıtlamalar ve özellikler arasındaki ilişkilerle tanımlandığı bir yaklaşımdır. Bu ilişkiler bir "tarihçe ağacı" (history tree) içinde saklanır ve bir parametredeki değişiklik, ona bağlı tüm geometriye otomatik olarak yayılır.
Direkt Modelleme Nedir?
Direkt modelleme ise, geometrinin bir tarihçe ağacına veya önceden tanımlanmış özellik ilişkilerine bağlı olmadan doğrudan manipüle edildiği bir yaklaşımdır. Tasarımcı yüzeyleri, kenarları ve köşeleri doğrudan itip çekerek modeli hızlı bir şekilde değiştirebilir.
Direkt ve Parametrik Modellemenin Artıları ve Eksileri
Parametrik modelleme, tasarım amacını yakalamak ve tekrarlayan tasarım değişikliklerini yönetmek için güçlü bir araçtır; ancak beklenmeyen değişiklikler karşısında tarihçe ağacının bozulması riskini taşır ve öğrenmesi daha uzun sürer.
Direkt modelleme ise hız ve kolaylık sağlar; öğrenme eğrisi daha kısadır ve beklenmeyen değişikliklere karşı daha esnektir; ancak karmaşık, tekrarlayan tasarım ailelerinde parametrik yaklaşımın sunduğu otomasyon düzeyine sahip değildir.
Parametrik Modelleme Nasıl Kullanılır?
Parametrik modelleme, özellikle tasarım amacının net olduğu, tekrarlayan ürün ailelerinin ve sıkı mühendislik kısıtlamalarının bulunduğu projelerde tercih edilir.
Parametrik modellemenin başlıca avantajları şunlardır:
- Tasarımda bir değişiklik yapıldığında, ona bağlı tüm geometri otomatik olarak güncellenir.
- Tasarım amacının modele kolayca yakalanmasını sağlar.
- Parça ailelerinin tanımlanmasını ve otomatik olarak oluşturulmasını kolaylaştırır.
- Üretim sistemleriyle entegrasyon sayesinde teslim sürelerini kısaltır.
Ancak bazı durumlarda dezavantajları da vardır:
- Hızlı konsept keşfi sırasında gereksiz karmaşıklık yaratabilir.
- Beklenmeyen değişikliklere karşı güncellemesi daha yavaştır.
Direkt Modelleme Ne Zaman Kullanılır?
Direkt modelleme, özellikle hızlı konsept keşfi ve kavramsal tasarım aşamalarında, tasarımcının önceden tanımlanmış kurallarla sınırlı kalmadan hızlı bir şekilde geometriyi değiştirmesi gerektiğinde tercih edilir.
Parametrik veya direkt her yaklaşımın kendi kullanımları vardır ve belki de mükemmel CAD stratejisi her ikisini de içerir... Tasarımı hızlı bir şekilde manipüle etmeniz gerektiğinde ve önceden tanımlanmış kurallar dahilinde çalışarak yavaşlamak istemediğinizde, kavramsal düşünme sırasında doğrudan modellemeyi kullanmak mantıklı olabilir. Ayrıntılı tasarım sırasında, özgür düşünme ve keşfetmenin çoğu bittiğinde, gelecekteki yinelemelerin orijinal konsepti ihlal etmemesini sağlamak için parametrik tasarımı kullanmak mantıklı olabilir.
Monica Schnitger
CAD Endüstrisi Analisti, The Schnitger Corporation Kurucusu ve Başkanı
En İyi Sistemler Hem Direkt Hem Parametrik Modelleme Kullanır

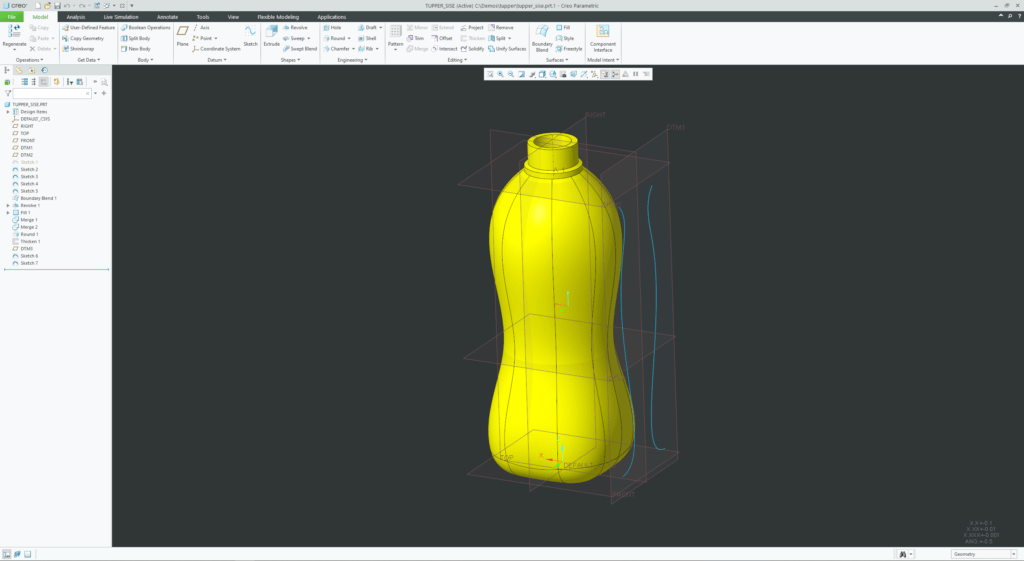

PTC Creo gibi modern CAD sistemleri, hem parametrik hem de direkt modelleme yeteneklerini tek bir ortamda birleştirerek, tasarımcıların projenin ihtiyacına göre en uygun yaklaşımı seçmesine olanak tanır. Bu esneklik, hem hızlı konsept geliştirmeyi hem de sağlam, tekrarlanabilir mühendislik süreçlerini aynı platformda mümkün kılar.
